Modelagem Geotécnica Aplicada

Conteúdo Programático

Estabilidade de Taludes

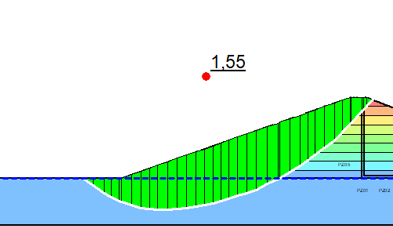

• Módulo SLOPE/W (estudo 2D de estabilidade por equilíbrio limite): importação de geometria 2D, configurações básicas, criação de materiais, inserção de linha piezométrica, análise por equilíbrio limite (método de Morgenstern&Price com critério de resistência de Mohr-Coulomb), métodos de busca manual da potencial superfície de ruptura (Entrada e Saída, Grade e Raios, Blocos Especificados), métodos de busca automática da superfície potencial de ruptura (Cuckoo Search, Particle Swarm Optimization, Differential Evolution), superfície de ruptura circular, não-circular e otimizada, análise de estabilidade global e local , avaliação do fator de segurança (FS), aplicação de sobrecarga, estudo de trinca de tração, estabilização por retaludamento, efeitos da elevação do nível da água no FS, análise pseudoestática, análise de sensibilidade e análise probabilística.

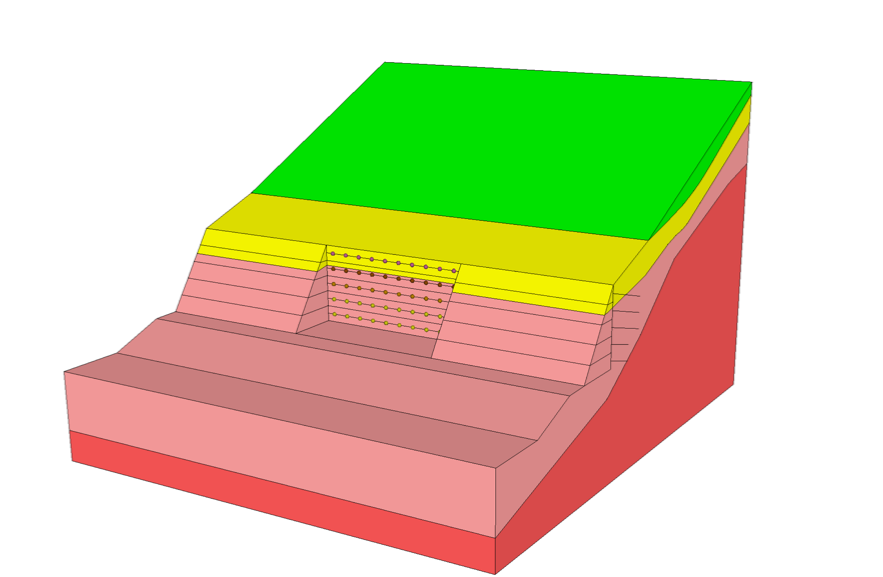

• Módulo SLOPE3D (estudo 3D por equilíbrio limite): introdução à análise de estabilidade tridimensional (SLOPE3D), formato da superfície de ruptura (elipsoide e esfera), tipos de geometria (paramétrica e modelo geológico), extrusão de seção 2D, criação manual de superfície freática, configuração de colunas e malha, técnicas de busca manual (Entrada e Saída) e automática, otimização de superfície de ruptura, avaliação do FS e informações complementares.
• Bônus (material teórico): estabilidade usando fatores parciais, superfície frágil (2D e 3D), estabilidade de aterro ao final da construção com B_barra e R_u, outros critérios de resistência (Mohr-Coulomb espacial, função cisalhamento/tensão normal e bilinear).

Solo Grampeado

• Contextualização da técnica de estabilização com solo grampeado, sequência construtiva, elementos estruturantes, dimensões típicas, zonas ativa e resistente, quantificação da resistência ao arrancamento do grampo (q_s), parâmetros de resistência e deformação (modelo elástico-perfeitamente plástico de Mohr-Coulomb), pré-dimensionamento.

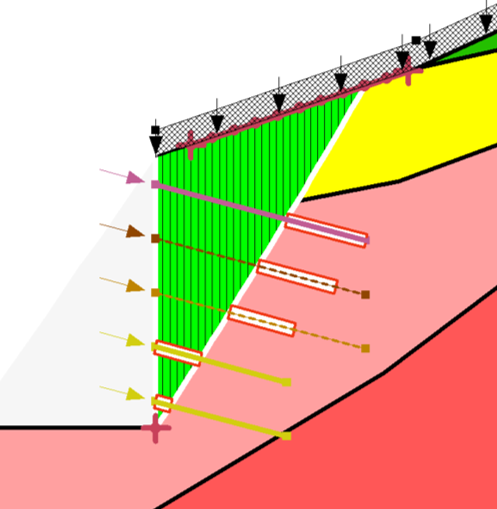

• Módulo SLOPE/W (estudo 2D de estabilidade por equilíbrio limite): análise inicial sem reforço, configuração e aplicação de reforços, sobrecargas, avaliação do espaçamento horizontal e FS.
• Módulo SIGMA/W (estudo 2D tensão-deformação em elementos finitos): análise in situ (método Ativação por Gravidade), simulação do processo construtivo, malha de elementos finitos, condições de contorno, elementos de viga (grampo), aplicação de sobrecarga, análise de cargas nos grampos, avaliação dos resultados e finalização do projeto.

Estabilidade e Percolação em Barragens

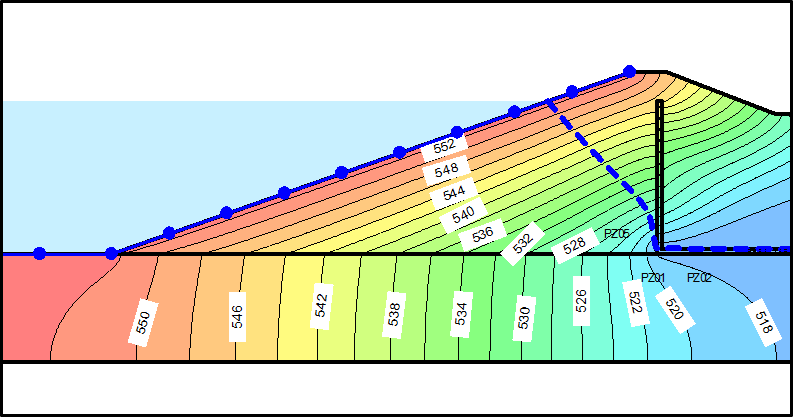

• Módulo SEEP/W (estudo 2D fluxo em elementos finitos): importação de geometria 2D, configurações iniciais, análise em regime permanente e transiente de uma barragem de terra homogênea (armazenamento de água), configuração dos materiais (parâmetros de fluxo, curvas características, funções hidráulicas, materiais saturados e não saturados), malha de elementos finitos, posicionamento da instrumentação piezométrica, condições de contorno, inserção de textos e interpretação dos resultados (cargas, gradientes, poropressões e vazão).
• Módulo SLOPE/W (estudo 2D de estabilidade por equilíbrio limite): análise de estabilidade ao final de construção, operação e rebaixamento rápido, técnica de busca Entrada e Saída, método de Morgenstern&Price, critério de resistência de Mohr-Coulomb com envoltória linear e bilinear, análise drenada e não drenada.

Barragens de Rejeitos

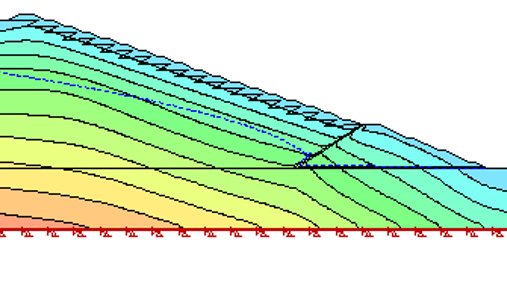

• Modelagem: barragem típica alteada por linha de centro durante o processo construtivo; avaliação do comportamento tensão-deformação da estrutura.

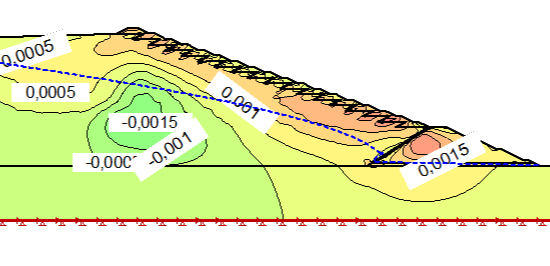

• Análise dos dados de saída: índice de vazios, parâmetro de estado, taxas de mobilização, deslocamentos, deformações, tensões; elaboração e interpretação de gráficos de trajetórias de tensões, avaliação / identificação de zonas de plastificação; avaliação do potencial de liquefação; avaliação de instrumentações instaladas na barragem.
• Estudos convencionais de estabilidade drenada e não drenada: avaliação dos parâmetros drenados e não drenados do rejeito, estudos de estabilidade por equilíbrio limite nas respectivas condições, considerando cenários importantes.
• Bônus (material teórico): Principais conceitos do modelo constitutivo Hardening Soil Model: Comportamento hiperbólico, parâmetros de deformação, superfície de escoamento, procedimentos para obtenção dos parâmetros do modelo HSM (Ei, E50, Eur, OCR, Rf, m).
• Bônus (material teórico): Principais conceitos do modelo constitutivo NorSand: discussão e apresentação dos procedimentos para obtenção e estimativa dos parâmetros do modelo constitutivo NorSand, com base em ensaios de laboratório e campo (Г, λ, Mtc, N, H, χtc, Ir, ν, G, K0, e0, ψ0, OCR).
